Die Küchenzeile und die darunter
verborgene Technik...
Es sollte so sein, wir brauchen
dringend eine mobile Küche für ein Festival..
Also ab in Baumarkt und alles billigste für das
Provisorium gekauft und los gings...
Um es noch mal zu sagen,
diese Aktion hat nicht viel mit der endgültig geplanten
Ausbauversion zu tun. Es geht darum zu sehen, ob die nach
Augenmass gekauften Teile irgendwie in die Küche integriert
werden können und um vorab eine mobile Küche zu haben, da wir ja
auch mit dem Wagen regelmäßig unterwegs sind :-)
![](CIMG0080_small.JPG)

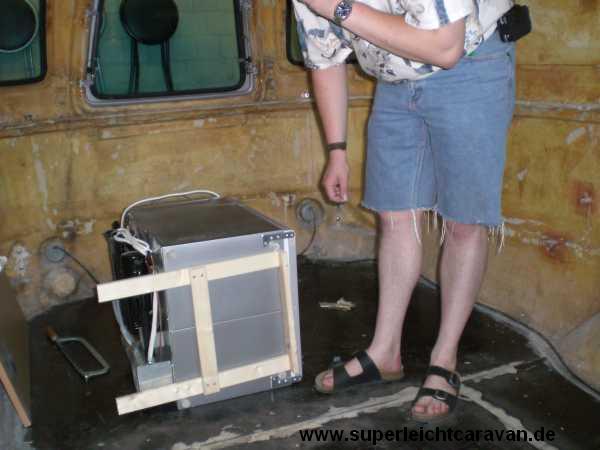

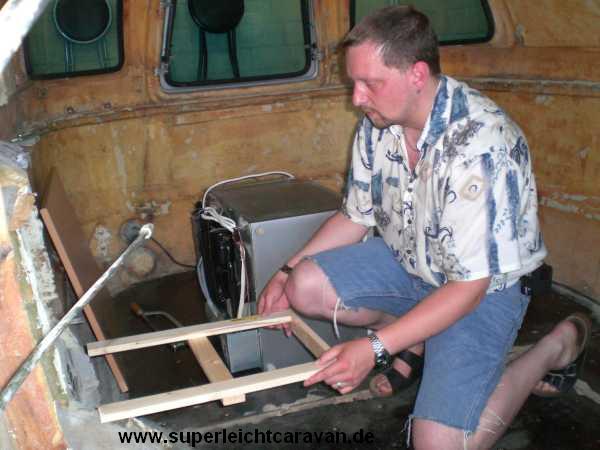

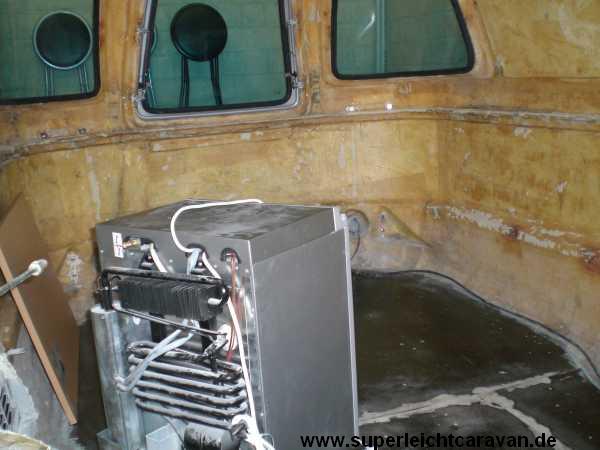

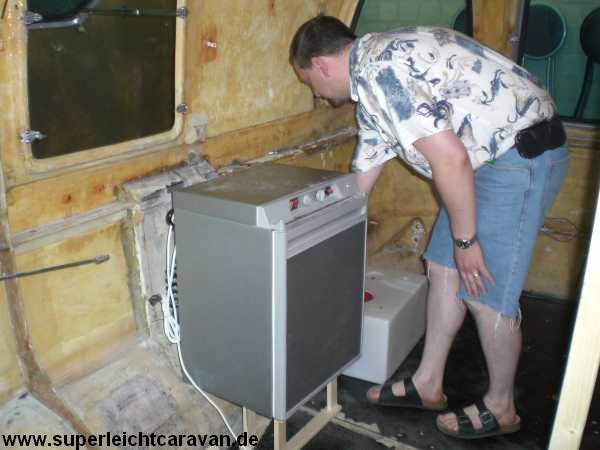

Den Kühlschrank - den gab es
zuerst. Nun schon ein Jahr alt und immer noch nicht im
Wohnwagen. Es ist ein billiger Adsorber mit Gas, 12V und 230V~.
Also da steht das ding. Mal eben ein Gestell gezimmert...
Passt...
Wie hoch muss das Teil??? OK... Der Kühlschrank steht. Das mit
dem Abgas ist noch nicht ganz gelöst aber dazu berichte ich dann
später...
![](CIMG0084_small.JPG)

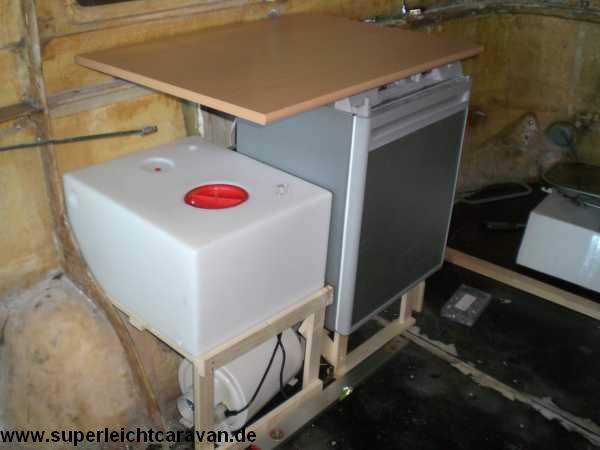

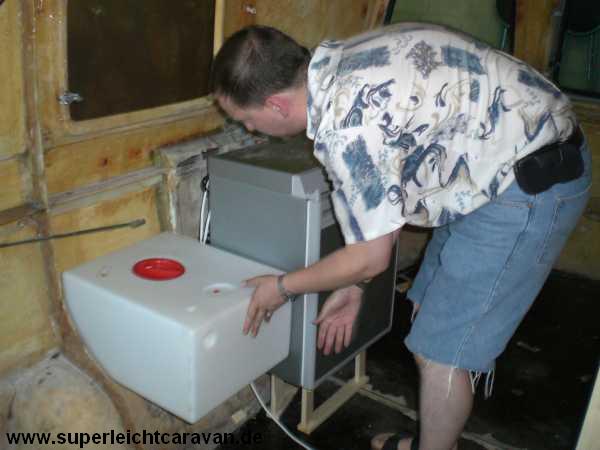

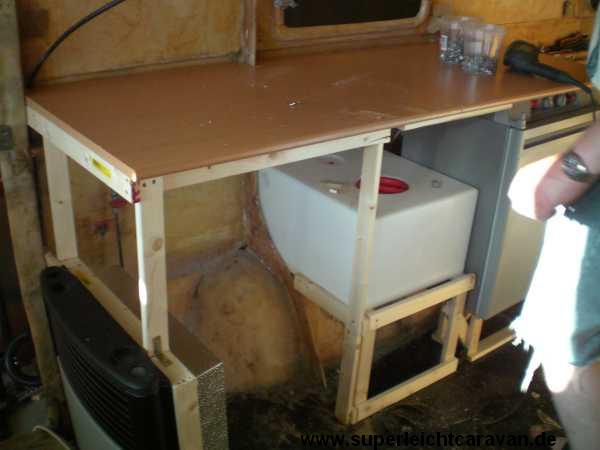

Das Wasser - 50 Liter. Der
Kanister passt wie angegossen! Auch hier noch schnell ein
Gestell drunter und alles ist in Ordnung!
Abwasser wird nur unter dem Wowa gesammelt. Ein fester
Abwassertank ist nicht geplant.

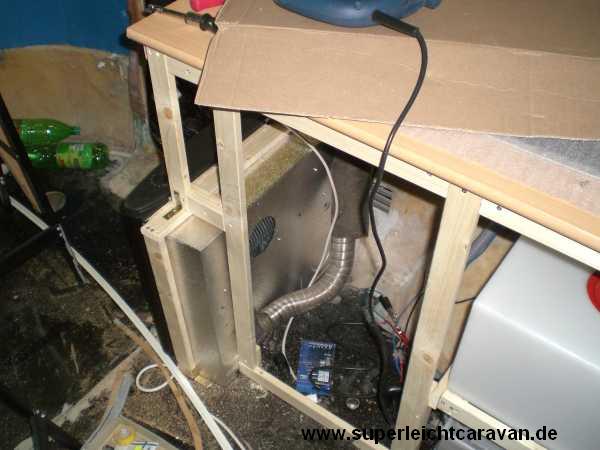

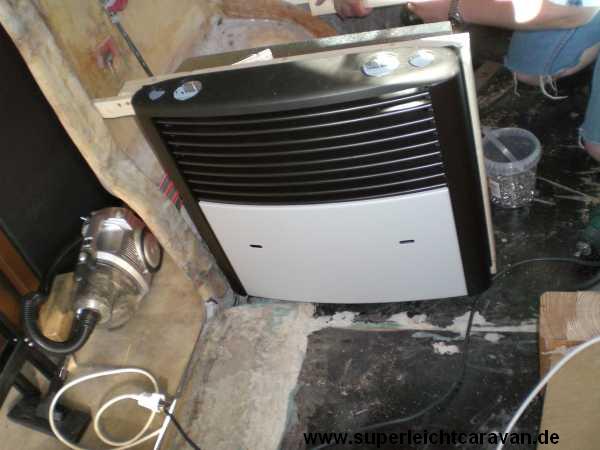

Die Heizung - Wer macht sich
schon gern bei 30 °C Gedanken über eine Heizung?
Es ist eine neue Truma 3002 mit zuschaltbarem 12V-Gebläse und 5
Liter Truma-Therme "TT".
Es ist ein wenig Gefummel das Teil einzubauen denn die
Einbauanleitung hätte Truma sich auch sparen können "Kopfschüttel"
aber nun passt auch diese nachdem man dem Hitzeschutz-Blech
einen Holzrahmen verpasst hat!
Noch ein Gestell drauf und die Arbeitsplatte hat wieder eine
Auflage (Zwei billige Regalböden zusammengeschraubt :-)
![](CIMG0098_small.JPG)

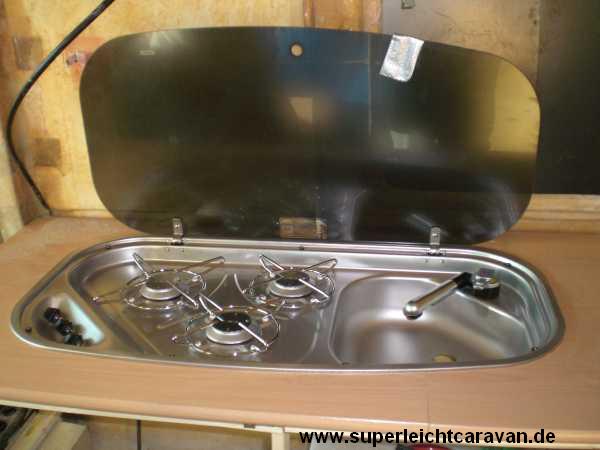

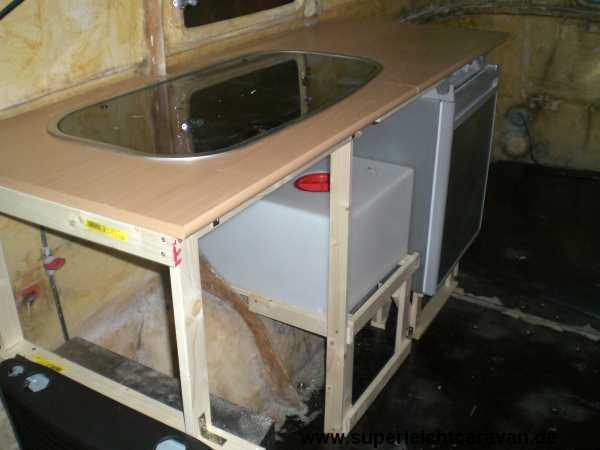

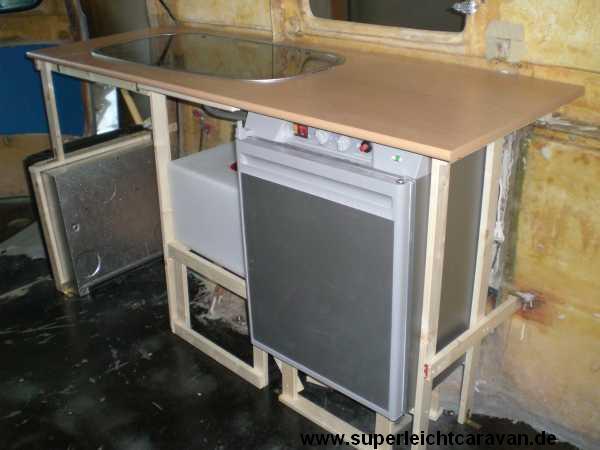

Der Herd und Spüle - Schnell
noch mit der Stichsäge ein Loch in die Regalböden und fertig ist
die Küche. Nun ist erstmal Feierabend.
Es geht aber die Tage weiter,
da das ja alles in 14 Tagen auch noch funktionieren soll.
![](CIMG0106_small.JPG)

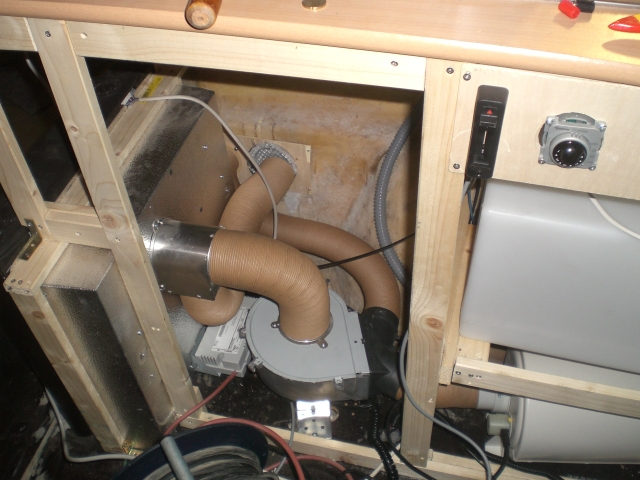

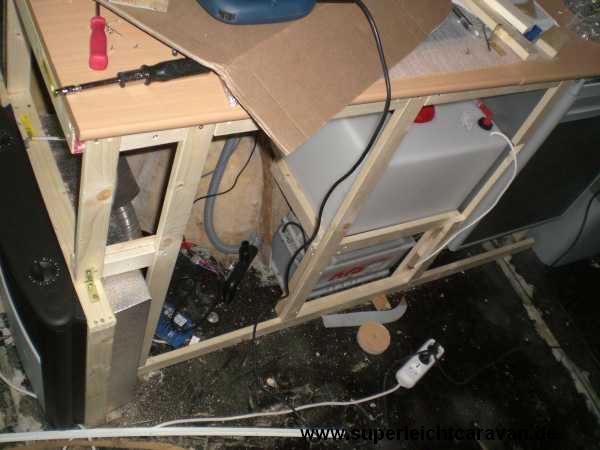

Und wieder ein paar Stunden
gebastelt.
Das erste Grundgerippe wurde bereinigt und ausgerichtet.
Die Heizunginnereien wurde fertig montiert (Gebläse, Therme &
Kamin fehlen noch).
Ein Platz für die Batterie wurde gefunden, wenn sie auch Später
mal aus Gewichtsgründen auf der anderen Seite sein soll.
Das Wasser läuft und auch der Abfluss ist installiert (siehe 2.
Bild).
Das alte Kaminrohr ist verlegt, wird nun aber aus
Sicherheitsgründen doch noch gegen ein neues getauscht.
Die Elektroheizung "Truma Ultraheat"
wurde nun auch verbaut und alles findet so langsam seinen Platz. Der
Abgaskamin fehlt noch...
![](CIMG1277_small.jpg)
11.01.2007
Da unsere primäre Heizung in
der Küche ist, wollten wir hierfür nicht noch ein Kapitel
eröffnen.
Unser selbstgemachtes Problem
ist, das wir Warmluft unter den Fenstern wollten um ein
Beschlagen der Scheiben zu verhindern. Außerdem ergibt eine
gleichmäßigere Warmluftverteilung oder Kaltluftverteilung im
Sommer ein besseres Raumklima.
Die Frage war nun schon seit Wochen, wie bekommt man so was in
den Suleica?
Hier nun die erste
realisierbare Idee:
![](CIMG1330_small.jpg)

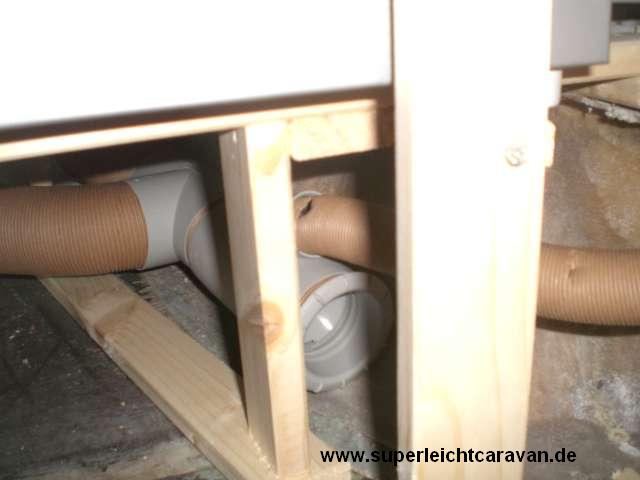

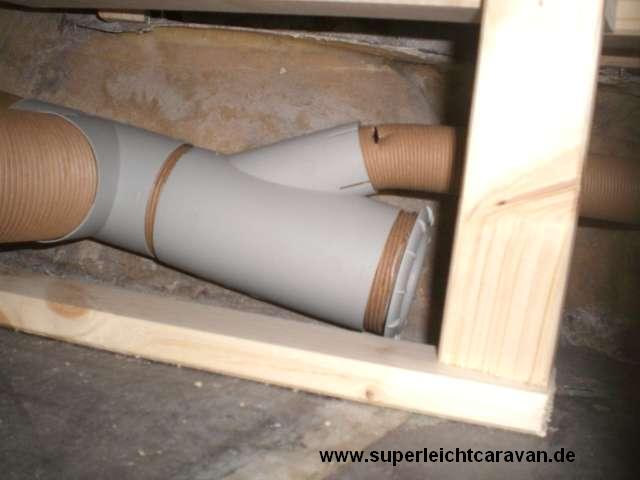

Der Abzweig des Truma Isothermrohr mit 35mm Durchmesser unter
dem Kühlschrank. Der Kühlschrank wird später noch mit den
Isoliermatten von unten gegen Wärme isoliert.
![](CIMG1324_small.jpg)

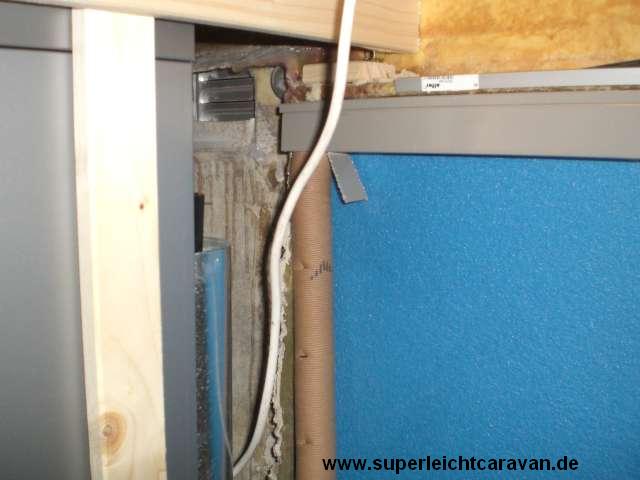

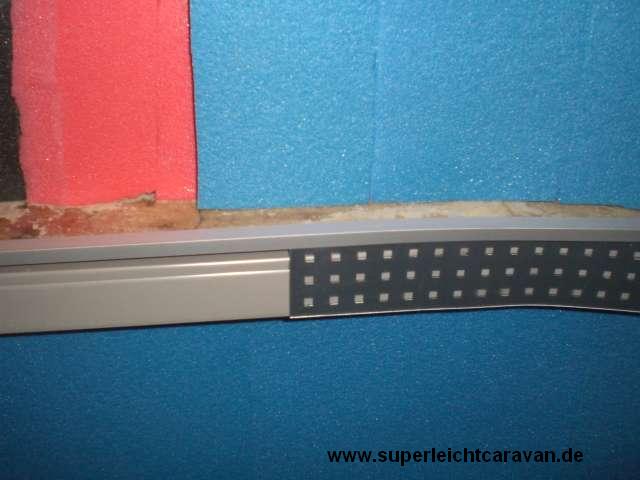

Das Isothermrohr steig neben dem Kühlschrank nach oben unter die
horizontale Verstärkungslippe. Unter diese Lippe haben wir einen
40x40mm Kabelkanal verlegt.
Mit viel Gefühl und einem Heißluftföhn ist es möglich diesen
Kanal sogar in die Rundung zu biegen. Den Kanaldeckel haben wir
unter die Verstärkungslippe geschraubt und den Kanal mit dem
Rohr einfach von unten eingeklippt.
2m Kabelkanal kosten ca. 4€
![](CIMG1334_small.jpg)

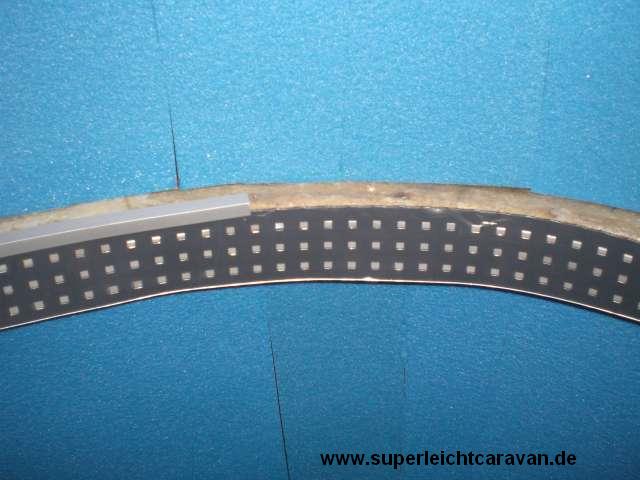

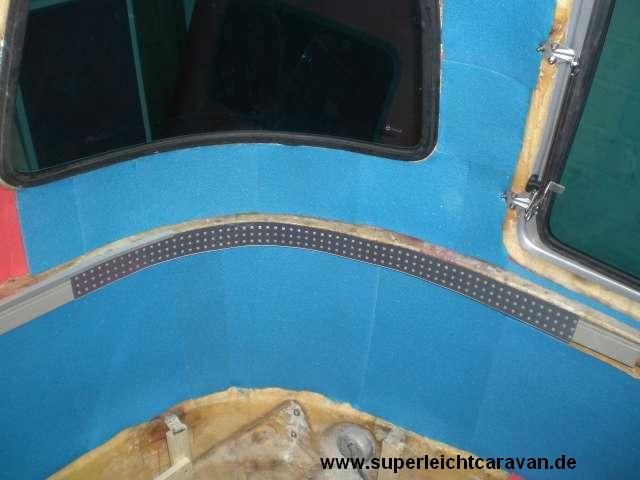

Für die letztendliche Verkleidung haben wir im Baumarkt
selbstklebende Kunststoffplatten im Alu-Design mit quadratischen
Löchern gefunden. Dieser lässt sich mit einem guten Kattermesser
schneiden. Wir haben die Platten aber nur auf den eigentlichen
Kanal geklebt, so lässt sich der Kanal später noch mal öffnen.
Das heißt, wir haben an den oberen 2cm die Klebefläche abgedeckt
gelassen.

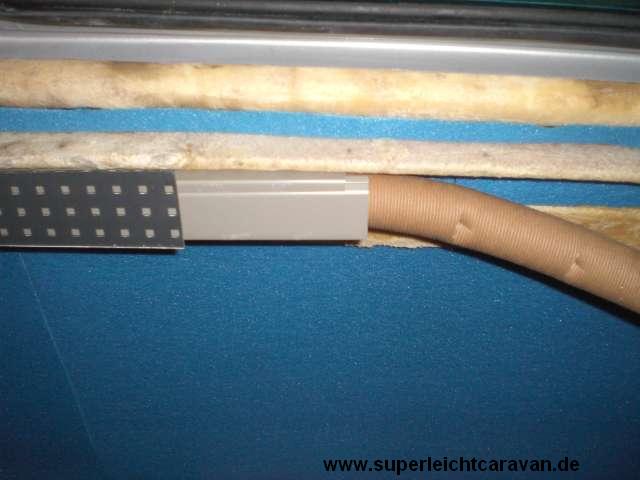

Auf dem mittleren Bild ist zu
sehen, das wir den oberen Abschluss mit einer Alu-Winkelleiste
machen werden. Unter diesem wird auch der Fuß der vorderen
Gardinenleiste verschwinden.
Einige der gestanzten Löcher werden noch bis in das Isothermrohr
aufgebohrt so das auch die warme/kalte Luft entweichen kann und
ihren Zweck erfüllt!
Das Alu-Design Zeug kosten bei
60x100cm ca. 20€ und ergibt in ca. 9cm breiten Steifen eine
Ergiebigkeit von 6 Metern!!!
13.01.2007
Achtung!!! Wir haben heute eine neu bessere Lösung gefunden!!!
Ohne Heißluft und optisch besser! Der Kabelkanal ist nun
60x40mm. Bilder folgen die Tagen!!!
23.03.07

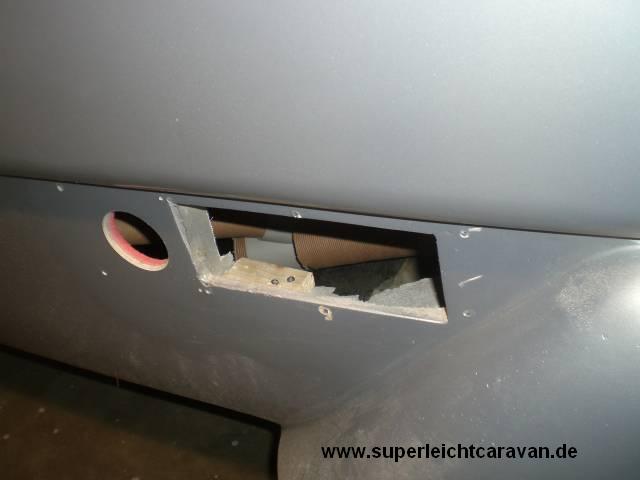

Nach der Isolierung haben wir die
Außenanschlüsse für Heizung und Kühlschrankbelüftung fertig
gestellt

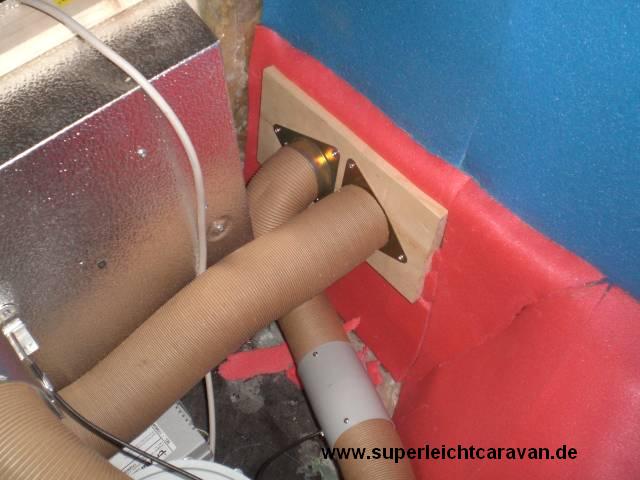

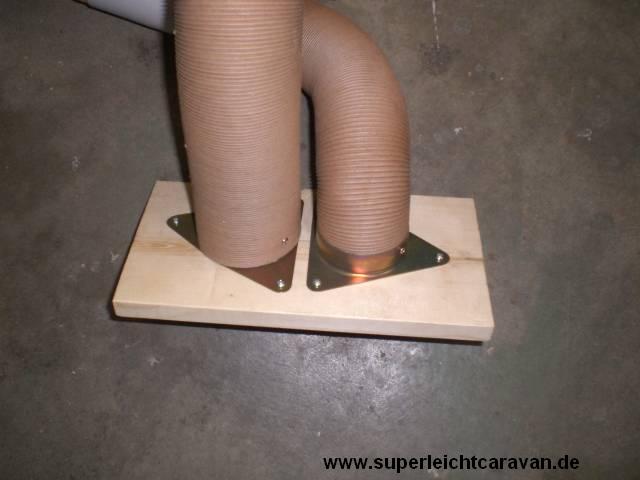

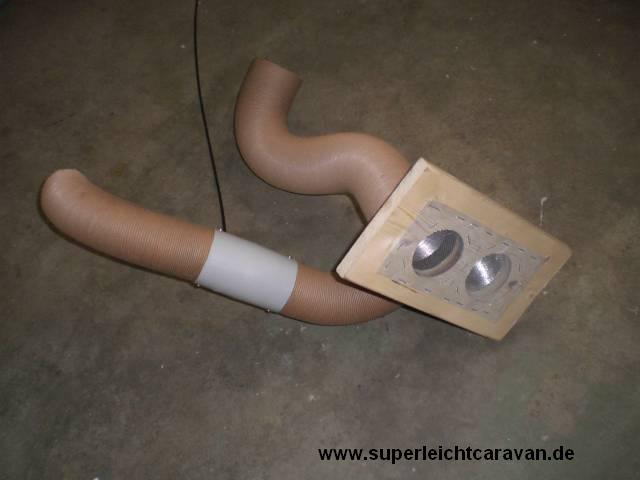

Hier ist die Frischluftansaugung
für die Truma Airmix und die Vorzeltheizung mit Strangsperre zum
Heizen des Vorzelts.
![](CIMG1580_small.JPG)

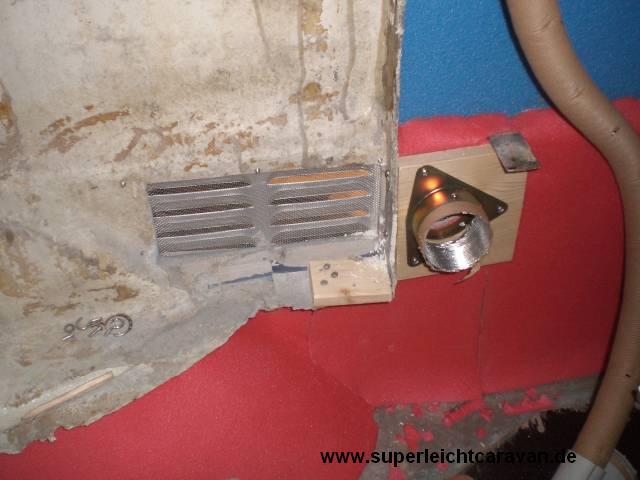

Für den Kühlschrank haben ein
weiters Ansaugloch gebohrt wo später ein Rohrventilator
angeschlossen wird und Frischluft von unten hinter den
Kühlschrank bläst.
![](CIMG1579_small.JPG)

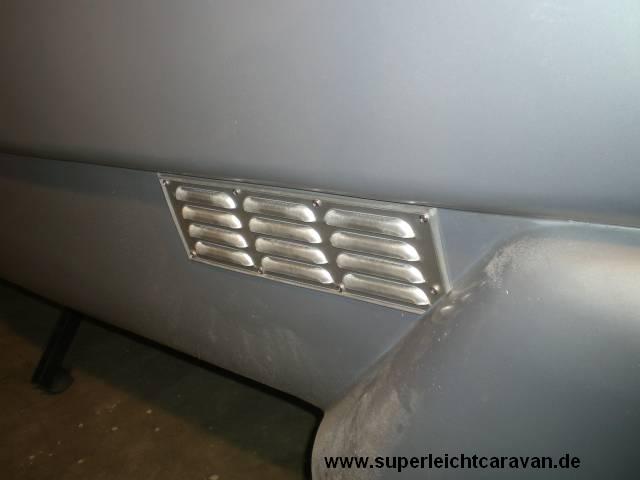

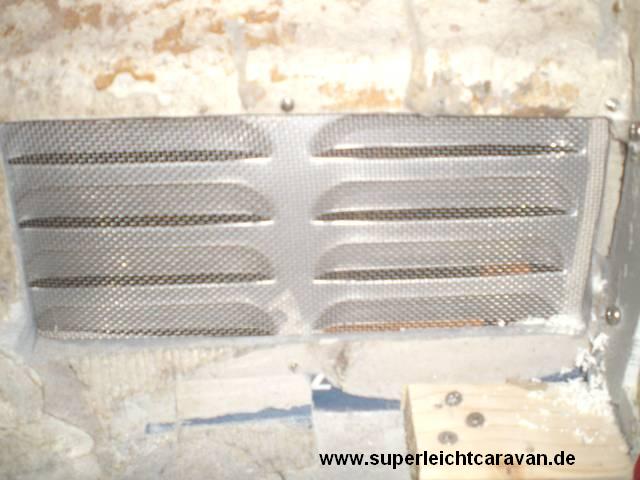

Alle Öffnungen sind mit einem
Alu-Fliegengitter gegen ungebetenen Besuch verschlossen worden.
![](CIMG1582_small.JPG)
|
